Einzelheiten zum Produkt
Herkunftsort: Guangdong, China
Markenname: SHENHUA
Zertifizierung: CE,UL
Modellnummer: SC820
Zahlungs- und Versandbedingungen
Min Bestellmenge: 1 Satz
Preis: negotiation
Verpackung Informationen: Fallpaket des Vakuum +plywood, Fallgröße: 7200*2200*2200 Millimeter (L*W*H)
Lieferzeit: 60~80days
Zahlungsbedingungen: L/C, T/T, D/P, Western Union, Paypal, Geld-Gramm
Versorgungsmaterial-Fähigkeit: 100 Sätze pro Jahr
Material: |
Edelstahl SUS304 |
PCBA-Größe: |
L600*B400*T100mm als max |
Nettobreite des Förderers: |
600 mm |
Förderergeschwindigkeit: |
0,1 ~ 1,5 m/min |
Förderrichtung: |
Von links nach rechts verlaufend |
DI-Wassermenge: |
400~800L/Std |
Abluftmenge: |
42m ³ /H |
Bereich der DI-Wasserbeständigkeit: |
0~18 MΩ |
Druckluftversorgung: |
0,5 MPa, 200 ~ 400 l/min |
Stromversorgung:: |
AC380V, 3P, 50/60Hz, 150KW |
Maschinen-Größe: |
6600*1750*1650 (L*W*H) Millimeter |
Maschinengewicht: |
3600kg |
Material: |
Edelstahl SUS304 |
PCBA-Größe: |
L600*B400*T100mm als max |
Nettobreite des Förderers: |
600 mm |
Förderergeschwindigkeit: |
0,1 ~ 1,5 m/min |
Förderrichtung: |
Von links nach rechts verlaufend |
DI-Wassermenge: |
400~800L/Std |
Abluftmenge: |
42m ³ /H |
Bereich der DI-Wasserbeständigkeit: |
0~18 MΩ |
Druckluftversorgung: |
0,5 MPa, 200 ~ 400 l/min |
Stromversorgung:: |
AC380V, 3P, 50/60Hz, 150KW |
Maschinen-Größe: |
6600*1750*1650 (L*W*H) Millimeter |
Maschinengewicht: |
3600kg |

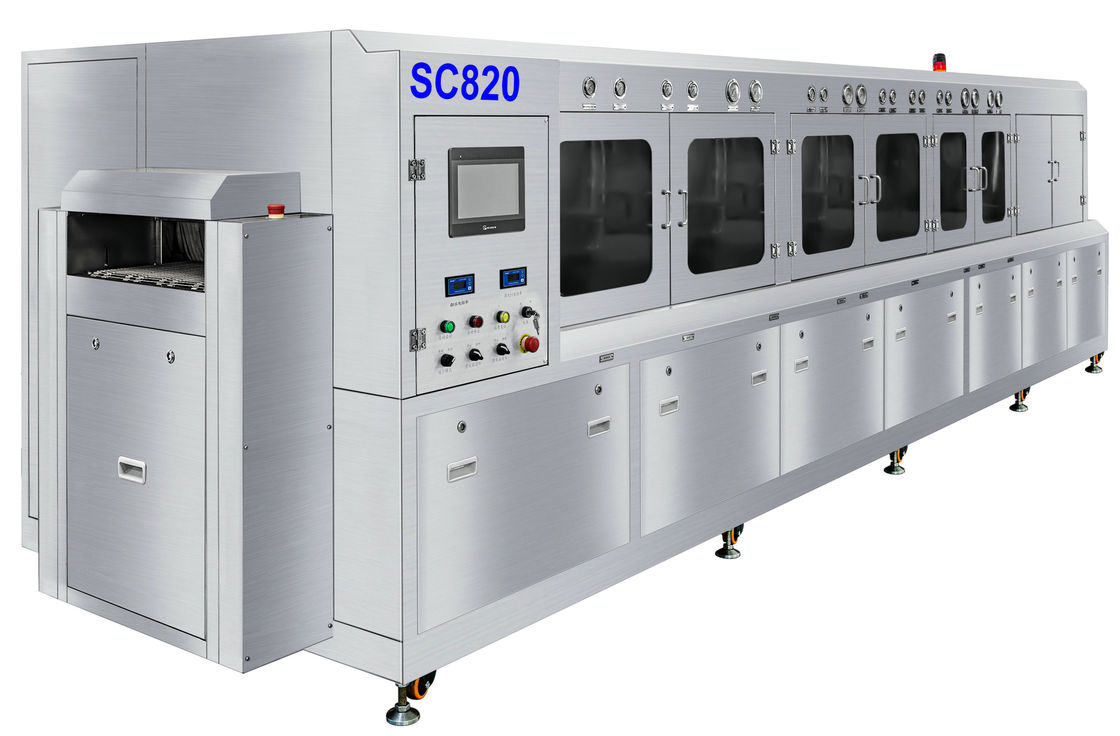

AlsSEMI Sip Verpackung im Linien-Auto-Reinigungssystem für fortgeschrittene Halbleiterverpackungsprozess. SC820 ist ein präzises, qualitativ hochwertiges, SIP-Verpackungsabflussreinigungssystem.
SC820 SIP Paket automatische Reinigungsmaschine wird zur Reinigung von Flussrückständen, Soda Kugeln und Partikeln auf SIP-Paketprodukte verwendet, wie: Harz Fluss, wasserlöslicher Fluss, nicht sauberer Fluss,Lötpaste und andere organische und anorganische Verunreinigungen.
Genaues Verfahren: Vorwaschen+Waschen1+Waschen2+ Chemische Isolierung+ Vorspülen+ Spülen+ Letzte Spülen+ Luftblastrocken+ Heißlufttrocken1+ Heißlufttrocken2.
Durch den Einsatz unserer neuesten SHENHUA Misch-Spray-Reinigungstechnologie hat das System folgende Vorteile:
1. SIP-Paket Halb-In-Line-Reinigungssystem.
2Flüssigkeitsmischende Sprühwaschtechnologie, superwaschendes Ergebnis, gründlich sauberer Wasser-Solar-Lötpasta-Fluss und nicht sauberer Fluss.
3. Längere Waschbereiche + DI-Wasserspülbereiche + Luftblasbereiche + 2 heiße Lufttrockene Bereiche.
4Flüssiges und frisches DI-Wasserversorgung automatisch, nach dem Abschnitt DI-Wasser überfließt zum vorherigen Abschnitt, um DI-Wasser zu erneuern.
5- Auf-/Abspannsystem für Wasch- und Spülbereiche.
6Der Druck der Flüssigkeits- und DI-Wasserspritze kann für die Reinigung von schweren Halbleiterprodukten angepasst werden.
7Standardmäßig mit einem Widerstandsüberwachungssystem ausgestattet, Widerstandsbereich 0~18 MΩ.
8- Luftmesser trocknen + 2-Sektion heißlufttrocknen System.
9. SUS304 Edelstahl-PCB-Flachfördernetzesystem.
10. PLC-Steuerungssystem, englische Bedienungsschnittstelle, einfache Bedienung.
11.Viele optionale Funktionen verfügbar.
12Gesamtstruktur SUS304, Säure- und Alkali-Korrosionsbeständigkeit.
Spezifikation der Maschine:
| S/N | Artikel | SC820 Spezifikation |
| 1 | Schleppnetz | 600 mm |
| 2 | Drehzahl des Förderers | 0.1 ~ 1,5 m/min |
| 3 | Höhe des Förderers | 900 ± 50 mm |
| 4 | Beförderungsrichtung | Von links nach rechts |
| 5 | Produktgröße | L400*W600mm maximal |
| 6 | Produkthöhe | 100 mm maximal (mit Bauteil) |
| 7 | Kapazität des Waschbehälters | 300 L |
| 8 | Kapazität des Spülbehälters | 30L+120L+30L |
| 9 | DI Wasserverbrauch | 400 bis 1000 l/h |
| 10 | Ausgestoßene Luft | 42 m3 |
| 11 | elektrische Steuerung | PLC+TP |
| 12 | Widerstandsbereich | 0~18MΩ |
| 13 | PH-Bereich | 0 bis 14 |
| 14 | Luftversorgung | 0.5Mpa |
| 15 | Stromversorgung | AC380V,50/60HZ, 3P,150KW |
| 16 | Maschinengröße | L6600*W1750*H1650mm |
| 17 | Maschinengewicht | 3600 kg |
F1: Welche Art von Halbleiterprodukten kann SC820 reinigen?
A1: Fluss auf SIP, BGA, CSP, Flip-Chip... Pacakage. Es hat 2x600mm Waschbereich mit 2x14 Sprühstäben darauf, deshalb ist es so leistungsfähig.
F2: Warum ist es 150 kW?
A2: Im Waschbereich hat es eine Heizung von 3x12KW; im Vorspülbereich hat es eine Heizung von 1x12KW; im Spülbereich hat es eine Heizung von 3x12KW; im Heißlufttrockenbereich hat es eine Heizung von 2x7,5KW,und wir haben auch Luftbläser, elektrische Pumpen.
F3: Was ist die Flüssigkeitstemperatur und die DI-Wassertemperatur?
A3: Flüssigkeitstemperatur kann bis zu 80°C erhitzen; DI-Wasser kann bis zu 60°C erhitzen.
F4: Wie hoch ist der Flüssigkeitsverbrauch pro Stunde?
A4: Es hängt von der Flüssigkeit selbst und der Temperatur ab, wir installieren einen flüssigen Kühlkondensator, normalerweise 5~15L/Stunde.
